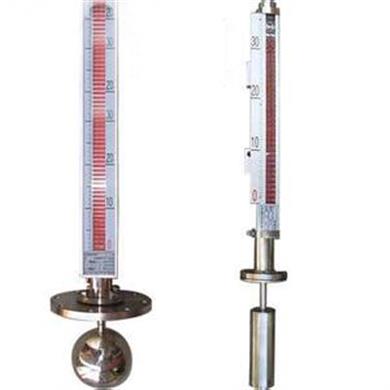

一、產品簡介

磁翻板液位計安裝在桶槽外側的延伸管上，桶槽內部的液位可以通過磁翻板的****指示器顯示出來。它是根據液體的浮力原理與電磁現象研究開發的一種成熟的液位測控產品。同時，旁通管外側可以加裝液位變送器或磁性開關，達到遠傳液位顯示及液位控制的目的。根據浮力的原理,磁翻板液位計有頂裝與側裝兩種形式，其廣泛應用于化工、染整、水處理、電廠、鋼廠等諸多行業。

二、工作原理

現場顯示：液體在儲液桶和旁通管內的液面高度是一樣的，當儲液桶內的液面上升或下降時，旁通管內的磁性浮球會跟隨著液位上升下降，帶動旁通管外的磁性****翻轉，****由白色翻轉為紅色，作為液位現場顯示。
液位控制：當液位到達設定高度時，安裝在相應位置的磁性開關動作，輸出一個開關信號，若是保持型磁性開關，則此開關信號一直保持斷開或閉合信號，直到液位回復。
液位變送：旁通管外加裝液位變送器，隨著磁性浮球移動，輸出4-20mA連續信號，實現遠程監測和控制。

三、產品特點

●成熟技術，結構簡單，顯示直觀，可靠耐用；
●現場顯示不受電源影響，停電也可正常工作；
●側裝法蘭為活動型，現場安裝容易對接；
●加裝液位變送器和磁性開關時，無須停機，即可隨時安裝；
●可以選配多種形式的顯示和控制配件，實現更多實用功能。
