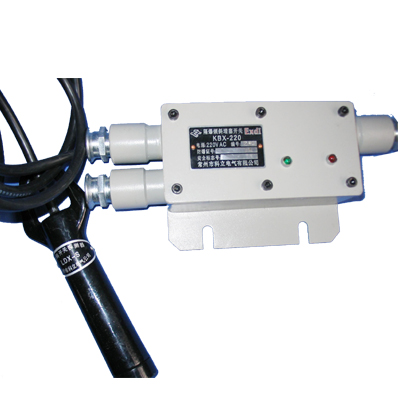

KBX-220隔爆傾斜開關是由KBX-220傾斜開關探測器和控制箱兩部分組成，適用于料流、堵塞及料位檢測。探測（感知）器采用非觸點與或門開關，控制箱采用控制電路控制，繼電器接點輸出，LED燈動作指示。
本產品適用于各種嚴酷的環境，諸如礦山、倉庫、港口的爆炸性氣體環境中使用。尤其適合煤礦選煤使用.
KBX-220隔爆傾斜開關是用來檢測膠帶輸送機在輸送散料過程中，落料部分是否產生堵塞的一種檢測裝置。當漏斗或落料管發生堵塞時，在感知器傾斜的狀態下其可發出報警信號，并及時控制停止送料，以便故障得到及時處理。
該探測（感知）器的特點是：水銀開關，動作靈敏；整體密封性能良好,鋁合金制防水外殼，內外靜電噴塑；結構緊湊簡單，安全可靠，特別適用于選煤場，是目前國內同類產品中較理想的替代進口檢測設備。

3．使用條件及技術參數：

1．環境溫度：－30℃～＋70℃
2．相對濕度：不大于90%
3．防爆等級：ExdII
4．工作位置：安裝在溜槽不受物料沖擊的側壁上。
5．供電電壓：220VAC 或110VAC
6．探測器電壓：12VDC
7．可調延時：0-10秒，防止誤動作
8．輸出接點：一組常開，一組常閉

4．工作原理：

垂直懸掛得傾斜開關探測器受到外力作用，偏離垂直位置15度以上時，開關內部的觸點動作，常閉觸點斷開，當外力撤銷后，傾斜開關回復垂直狀態，觸點復又閉合。探測器絕對水銀觸點，及時采取措施，利用傾斜開關內觸點開合的變化來判斷保護設備的工作情況，保護的目的。
傾斜開關探測器除在指定電壓內的情況下可單獨使用，一般必須配合控制箱使用。
標準的控制裝置外殼的的防爆等級為ExdI，前面設有指示燈，綠燈為正常，紅燈為報警。控制設置中0-10秒的可調時間延時線路能避免傾斜開關因?yàn)樗矔r(shí)傾斜而引起的誤動作，繼電器中有一組常開和一組常閉輸出觸點，便于連接外部報警或控制。
另外，標準的防水控制裝置外殼的防護等級為IP65，傾斜開關型號為L(zhǎng)DX-S，另行說明供選用。

5．安裝：

正常安裝位置一般為物料下料口上方側面一米處按圖開400X300方孔，不會損傷探頭或維修方便的地方做一只開關盒即可。
控制箱的接線端子排為插拔式端子排，用力向上拔出，插入即可。接線如圖，1＃2＃為探測器接點，9＃0＃為供電電源接點，5＃6＃為常閉接點，7＃8＃為常開接點，此兩組接點用于連接外部報警或控制，調整電位器順時針為“＋”，逆時針為“－”，最大延時時間為10秒，出廠時延時時間設置為1秒，用戶可根據實際使用狀況自行調節。

6．保養、維修：

隨企業保養維修制度進行。必須保持本產品外觀整潔，安全警示標志顯著。
啟蓋必須已切斷電源！
復原必須清潔硬封面，并在KBX-220S隔爆傾斜開關的隔爆面上涂上特種防護油脂，擰緊固定螺栓，必須“對號入座”，決不能裝反。

7．運輸儲存：

本產品在搬運過程中應“小心輕放”，“防水防潮”，不得受強烈顛簸、震動，并且防止雨雪侵襲。
本產品儲存于無雨雪侵入，有空氣流通的庫房中。
