P-60B耙斗裝巖機產品介紹

P-60B耙斗裝巖機用在巖巷掘進中配以1.1米3礦車或箕斗進行裝載作業。適用于凈高2.4米以上，凈斷面9米2的巷道。

P-60B耙斗裝巖機具有裝巖效率高，結構簡單，可靠性能好，適用 范圍廣等特點，即可應用于平巷，又可用在30度以下斜巷，是提高掘進速度，實現巷道裝載機械化的一種主要設備。

P-60B耙斗裝巖機型號意義

型號：P-60B耙斗裝巖機；

P——行星傳動的耙斗裝巖機；

60——耙斗容積立方米的100倍；

B——隔爆型

P-60B耙斗裝巖機工作原理

P-60B耙斗裝巖機是通過絞車的兩個滾筒分別牽引主繩、尾繩使耙斗作往復運動，把巖石扒進料槽，自料槽卸料口卸入礦車或箕斗而實現裝巖作業。該機主要由固定楔、尾輪、耙斗、臺車、絞車、操縱機構、導向輪、料槽（進料槽、中間槽、卸料槽）及電氣部分等組成。

P-60B耙斗裝巖機技術參數

耙斗容量m3：0.6；

技術生產率 m3/h：70-110；

軌距mm：600；

絞車型式：三行星齒輪雙滾筒絞車；

電動機型號：YBB30-4A；

電動機功率KW：30；

鋼絲繩直徑mm：15.5；

外形尺寸mm：6750X1850X2350

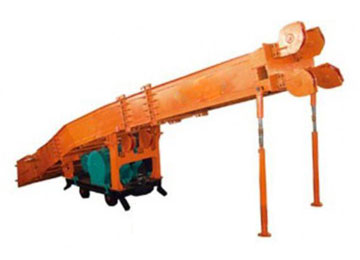

P60B耙斗裝巖機圖片
