耙裝機概述

耙斗裝巖機又簡稱耙裝機，耙?guī)r機，耙渣機等。 P15B耙斗裝巖機主要用于煤礦，冶金礦山，隧道等工程巷道掘進中配以礦車或箕斗進行裝載作業(yè)。

P15B型號含義：

型號：P15B

P: 行星傳動的耙斗裝巖機

15： 耙斗容積0.15立方的100倍

B： 礦用隔爆型

耙裝機技術參數

型 號 ：P15B

軌距 ：600mm

耙斗容積 ：0.15立方

技術生產率：15-25立方/小時

主繩牽引力：7.2-10.4KN

鋼絲繩直徑：12.5mm

電動機功率：11KW

工作電壓 ：380/660（其他電壓訂購時需說明）

外形尺寸 ：5500mm*1170mm*1800mm

總 重 ：2.5噸

耙裝機工作原理及結構

耙斗裝巖機是通過絞車的兩個滾筒分別牽引主繩，尾繩使耙斗做往復運動把巖石扒進料槽，至卸料槽的卸料口卸入礦車或箕斗內，從而實現(xiàn)裝巖作業(yè)。該系列耙斗裝巖機主要有固定楔，尾輪，耙斗，臺車，絞車，操縱結構，導向輪，料槽（進料槽，中間槽，卸載槽），電氣部分，風動推車缸等部件組成。

耙裝機特點

耙斗裝巖機主機部分采用行星輪傳動，該系列耙斗裝巖機具有裝巖效率高，結構簡單，可靠性好，操作方便，適用范圍廣等特點。耙斗裝巖機不僅用于平巷，而且可以在30度以下斜巷使用，是提高掘進速度，實現(xiàn)巷道掘進機械化的一種主要機械設備。耙斗裝巖機帶有氣動推車缸，礦車裝滿后，可用風動推車缸將重車推出，以減輕工人的勞動強度，縮短調車時間，提高掘進速度。

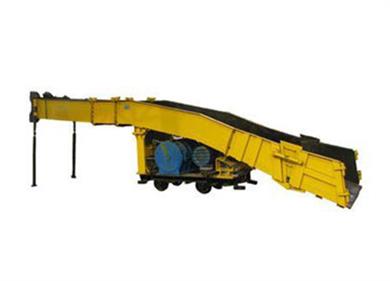

耙裝機實物圖
