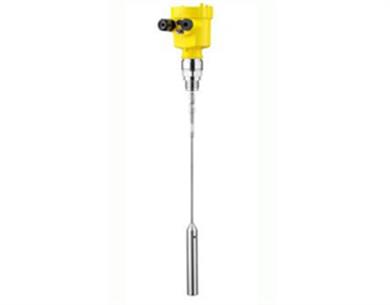

電容式料位計（或稱：射頻導納料位計）使用方便、免維護，全絕緣產品主要用于導電液體測量，部分絕緣產品主要用于固體測量，對腐蝕性和粘性物料的測量也沒有問題。料位計具有檢測纜和檢測桿兩種版本，可配合各種不同的檢測應用需要。

■測量原理：

　　電容測量是一種廣泛使用的物位測量方法，其測量原理是：使傳感器與容器組成一個電容器的兩電極，電容值隨容器內物料介質的物位改變而變化，并轉換為相應的物位輸出信號。

■主要特性：

應用介質    粘性、導電液體
版本    全絕緣檢測桿
安裝連接    ≥G3/4A
工作溫度    -50～150℃
工作壓力    -1～64bar(-100～6400 kPa)
替換舊型號    EL26, EK24
特點    使用方便、免維護
易于安裝
量程：檢測桿長度
絕緣層厚度 1mm
plics? 標準系列產品

■選型指引

________________________________________
                                        安全認證：
    XX    ┄    ┄    ┄    ┄    ┄    ┄    ┄    ┄    無防爆要求
    XM    ┄    ┄    ┄    ┄    ┄    ┄    ┄    ┄    船用許可
    CX    ┄    ┄    ┄    ┄    ┄    ┄    ┄    ┄    本安防爆 ATEX II 1G, 1/2G, 2G EEx ia IIC T6
    CA    ┄    ┄    ┄    ┄    ┄    ┄    ┄    ┄    本安防爆 ATEX II 1G, 1/2G, 2G EEx ia IIC T6 + 水法 WHG
    CM    ┄    ┄    ┄    ┄    ┄    ┄    ┄    ┄    本安防爆 ATEX II 1G, 1/2G, 2G EEx ia IIC T6 + 船用許可
    CK    ┄    ┄    ┄    ┄    ┄    ┄    ┄    ┄    本安防爆 ATEX II 1G, 1/2G, 2G EEx ia IIC T6
+ 粉塵防爆 ATEX II 1/2D, 2D IP6X T
    DX    ┄    ┄    ┄    ┄    ┄    ┄    ┄    ┄    本安隔爆 ATEX II 1/2G, 2G EEx d ia IIC T6
    GX    ┄    ┄    ┄    ┄    ┄    ┄    ┄    ┄    粉塵防爆 ATEX II 1/2D, 2D IP6X T
    │                                    版本/工作溫度：
    │    R    ┄    ┄    ┄    ┄    ┄    ┄    ┄    FEP 絕緣 / -50～150°C
    │    │                                安裝連接/材料：
    │    │    GA    ┄    ┄    ┄    ┄    ┄    ┄    螺口 G3/4A PN64 / 316L
    │    │    GC    ┄    ┄    ┄    ┄    ┄    ┄    螺口 G1A PN64 / 316L
    │    │    GD    ┄    ┄    ┄    ┄    ┄    ┄    螺口 G1 1/2A PN64 / 316L
    │    │    GS    ┄    ┄    ┄    ┄    ┄    ┄    螺口 G1 1/2A PN64 / 鋼
    │    │    │                            輸出接口：
    │    │    │    H    ┄    ┄    ┄    ┄    ┄    4～20mA/HART
    │    │    │    X    ┄    ┄    ┄    ┄    ┄    連接到專用信號處理儀表
    │    │    │    P    ┄    ┄    ┄    ┄    ┄    Profibus PA
    │    │    │    F    ┄    ┄    ┄    ┄    ┄    Foundation Fieldbus
    │    │    │    │                        外殼/防護等級：
    │    │    │    │    K    ┄    ┄    ┄    ┄    塑料外殼 / IP66/IP67
    │    │    │    │    A    ┄    ┄    ┄    ┄    鋁外殼 / IP66/IP68 (0.2 bar)
    │    │    │    │    D    ┄    ┄    ┄    ┄    鋁殼雙室 / IP66/IP68 (0.2 bar)
    │    │    │    │    8    ┄    ┄    ┄    ┄    電鍍不銹鋼 StSt316L / IP66/IP68 (0.2bar)
    │    │    │    │    │                    線纜接口/接頭：
    │    │    │    │    │    M    ┄    ┄    ┄    M20x1.5 /無
    │    │    │    │    │    N    ┄    ┄    ┄    1/2NPT /無
    │    │    │    │    │    │                顯示調試模塊(PLICSCOM)：
    │    │    │    │    │    │    X    ┄    ┄    無
    │    │    │    │    │    │    A    ┄    ┄    頂部安裝
    │    │    │    │    │    │    │            附加設備：
    │    │    │    │    │    │    │    X    ┄    無
    ↓    ↓    ↓    ↓    ↓    ↓    ↓    ↓
CL64.    #    #    #    #    #    #    #    #        ：選定型號
